ETS-800
업계 최고의 처리량과 가장 빠른 시장 출시 기간을 자랑하는 차세대 자동차 테스트 플랫폼
ETS-800 광범위한 아날로그 및 디지털 기능을 포함한 포괄적인 기능 테스트 범위를 갖추도록 ETS-800 , 자동차 산업 수준의 테스트 품질을 제공합니다. 이 제품의 독보적인 APEX 아키텍처는 DIB(Data Interface Bus)의 복잡성을 최소화하여 프로젝트 시작부터 양산 출시까지의 기간을 단축하고, 높은 테스트 사이트 수를 지원함으로써 지속적인 높은 처리량을 보장합니다.
장점
확장 가능한 사이트 수
- 독보적인 다분야 아키텍처
- 사이트 수가 많아도 거의 노력 없이 프로그램을 확장할 수 있습니다.
- 최대 4개의 섹터를 지원하며, 일반적으로 대칭 방식으로 구성되어 총 1,024개 사이트까지 확장할 수 있습니다.
- 장치 수량이 증가할 때 빠르고 간편하게 용량을 확장할 수 있으며, 다양한 사이트 수를 지원하고 더 많은 사이트 수로 쉽게 업그레이드할 수 있습니다.
최대 처리량
- 고속 PCI Express 통신 인프라, 최적화된 API 및 포괄적인 테스트 시간 프로파일링 도구를 통해 업계 최단 테스트 시간을 실현합니다
- 다중 섹터 아키텍처는 테스트 엔지니어의 별도 작업 없이도 높은 병렬 테스트 효율성을 제공합니다
- 가장 넓은 애플리케이션 공간을 제공하며, APEX 아키텍처의 통합 매트릭스 및 멀티플렉서를 통해 최대 규모의 사이트 구성이 가능합니다.
최단 출시 기간
- 성숙하고 안정적이며 강력한 EV-MST 소프트웨어를 통해 테스트 엔지니어들은 테스트 프로그램을 효율적으로 개발할 수 있습니다.
- 다중 섹터 아키텍처를 통해 엔지니어들은 단일 사이트 또는 소수의 사이트를 대상으로 하는 프로그램 개발에 집중할 수 있으며, 거의 추가적인 노력 없이도 다수의 사이트를 포함하는 프로그램으로 확장할 수 있습니다. 또한 높은 병렬 테스트 효율성이 자동으로 달성됩니다.
- APEX 아키텍처는 릴레이 수를 10분의 1 수준으로 줄여, 더 단순한 설계, 더 많은 사이트 구축 및 개발 기간 단축을 가능하게 합니다.
자동차 산업 수준의 테스트 품질
- 정밀한 계측 장비와 보수적이며 검증된 사양을 통해, 테스트 담당자나 장비에 관계없이 재현 가능한 안정적인 결과를 제공합니다.
- 포괄적이고 통합된 경보 인프라를 통해 모든 장치 핀이 의도된 신호를 수신하도록 보장합니다.
응용 분야
산업용 전력 관리
- 스마트 파워 스테이지, 저드롭아웃 레귤레이터, DC-DC 컨버터, 전압 레귤레이터, 부스트 레귤레이터, 다상 PWM, 배터리 충전기, 핫 스왑 파워 매니저, 게이트 드라이버
정밀 아날로그
- 연산 증폭기, 계측 증폭기, 비디오 증폭기, 오디오 증폭기

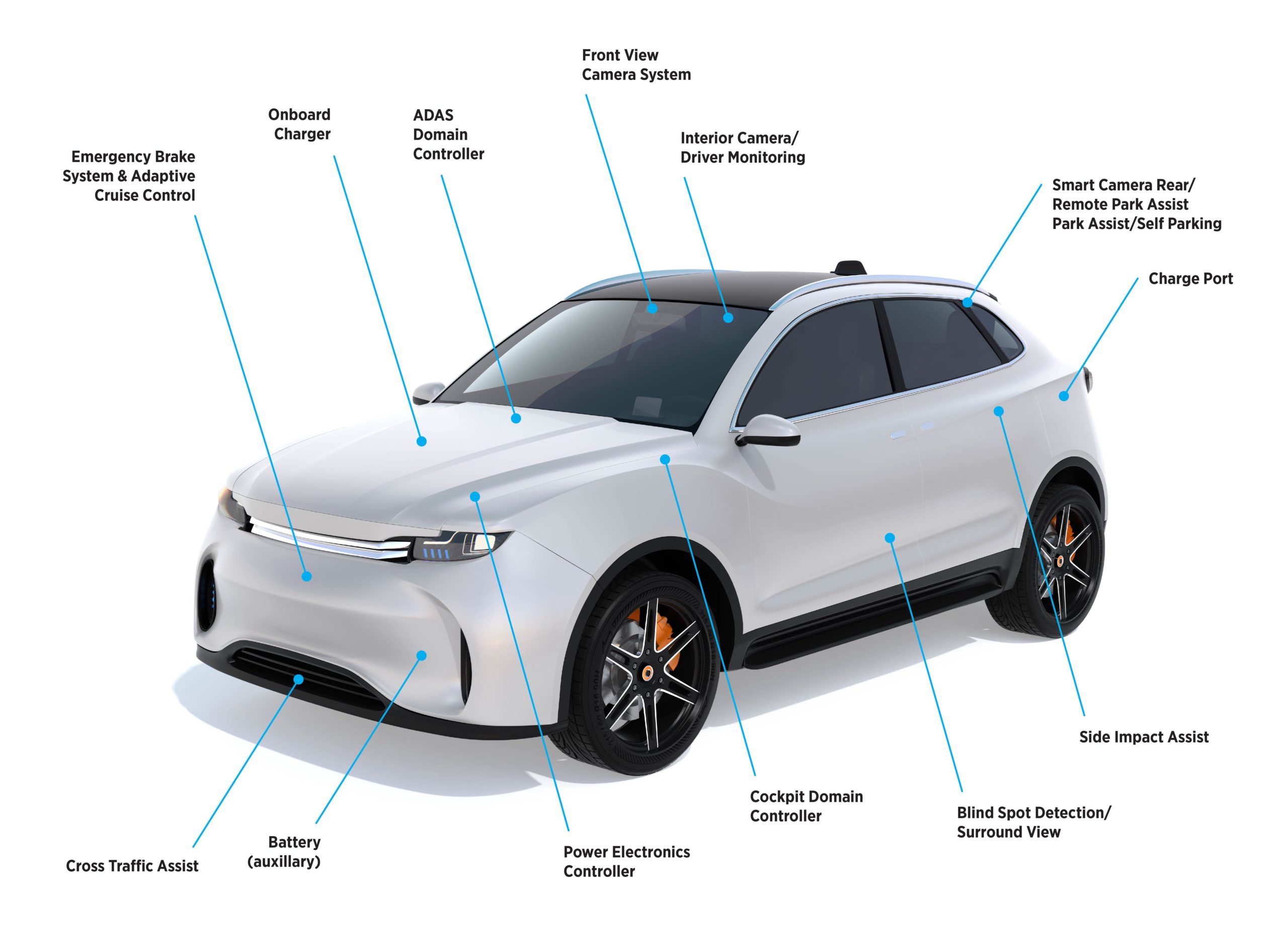

자동차용 아날로그
- BMS 모니터, 연료 인젝터, ABS 컨트롤러, 에어백 컨트롤러, 자동차용 스마트 스위치, CAN 트랜시버, 모터 드라이버
이동성
- USB 충전기, 무선 충전기, PMIC
구성
ETS-800 플랫폼은 독창적인 멀티 섹터 아키텍처로 설계되어, 최대 1,024개 사이트까지 확장 가능한 내재적 확장성을 갖추고 있습니다. 이 시스템은 최대 4개의 섹터를 지원하며, 각 섹터는 다양한 제품을 테스트할 수 있는 완전한 혼합 신호 멀티사이트 테스트 시스템을 구성합니다.
생산 시스템은 단일 멀티코어 테스트 컴퓨터를 통해 제어되며, 원하는 최대 사이트 수에 따라 1개, 2개 또는 4개의 섹터로 구성될 수 있습니다. 엔지니어링 시스템은 여러 엔지니어가 동시에 독립적으로 개발 작업을 수행할 수 있도록 지원합니다.
악기 옵션
HSD-64 고성능 디지털
- 64채널
- 데이터 전송 속도 200MVps
- -2V ~ +12V, 32mA PPMU
UPD-64 유니버설 디지털 / VI
- 64채널
- 데이터 전송 속도 20MVps
- -1V ~ +24V, 50mA PPVI
- APEx 4 듀얼 2×8 포스/센스 DC 매트릭스
- -80V ~ +120V, 1A 직류 / 4A 펄스 전류를 지원합니다
APU-32A 플로팅 저전력 VI
- 32개의 VI 채널
- -30V ~ +80V, 200mA VI
- 채널당 Src/Cap/AWG
- APEx 4x 2×8 매트릭스, 4A 펄스 작동 방식
SPU-8112 플로팅 고전력 VI
- 8개의 고대역폭 VI 채널
- +/-100V, 2A 직류, 채널당 +/-12.5A 펄스, 100A까지 병렬 연결 가능
- 20비트 오디오 소스 및 캡처
- APEx: A/B 출력 멀티플렉서
SPU-500 부동형 고전압 VI
- 2개의 VI 채널
- 채널당 ±500V, ±50mA
QMS 정밀 디지타이저
- 4개의 고정밀 차동 VM
- 10 Msps의 12비트 또는 200 ksps의 16비트
- ±200V 플로팅
QHSU 고속 AC
- 4,160개의 MSPs 출처
- 4개의 80비트 MSP 디지타이저
- 2.50 MHz 듀얼 채널 신호 분석기
SPMB-200 SPU 부스터/MUX
- APEx 16x 1×4 200V 멀티플렉서, 2A 매트릭스, 12.5A 펄스
MCMUX Mux 제품군 보드
- APEx 64 1×4 200V 2A 멀티플렉서, 12.5A 펄스
소프트웨어
ETS 소프트웨어 개발 환경과 도구 세트는 ETS-800 시스템의 가장 큰 장점 중 하나입니다. 이 소프트웨어 도구는 배우고 사용하기 쉬우며, Microsoft Visual Studio 개발 환경에 완벽하게 통합되어 있습니다. 자동 코드 생성 도구(ACE™ 및 GrACE™)를 통해 테스트 시스템의 모든 명령어 세트를 지원합니다. 즉, 사용자는 명령어 인자와 구문을 외울 필요가 없습니다. 테스트용 파형을 간편하게 포인트 앤 클릭 방식으로 플로팅할 수 있는 그래픽 플로팅 도구가 제공됩니다. RAIDE™(Rapid Access Interactive Debug Environment)를 사용하면 테스터 하드웨어 설정을 쉽게 확인하고 변경할 수 있습니다.
MST 전용 개발 도구 외에도, 애플리케이션 엔지니어를 위해 애플리케이션 엔지니어가 직접 설계한 포괄적인 생산성 도구 포트폴리오를 통해 효율적인 프로그램 개발을 지원합니다.
ETS-800 강력한 테스트 개발 환경을 제공하여, 사용자에게 쉬운 학습 곡선과 탁월한 생산성을 선사합니다. 멀티 섹터 기술을 탑재한 EV-MST를 통해 사용자는 여러 테스트 헤드 섹터에 걸쳐 테스트 프로그램을 복제할 수 있습니다.
주요 기능
- 엔지니어링 모드에서 여러 개의 독립적인 애플리케이션을 동시에 실행
- 최대 4명의 엔지니어가 동시에 독립적인 테스트 프로그램을 개발할 수 있습니다
- 모든 부문에서 애플리케이션 구축 작업 없이 거의 100%에 달하는 멀티사이트 효율성
테라다인(Teradyne)은 종합적인 테스트 셀 솔루션 및 서비스 분야의 선도 기업으로서, 당사의 전문 지식, 풍부한 경험, 그리고 기술 리더십을 바탕으로 고객사가 생산 과정에서 최고의 수율과 처리량을 달성하고 시장 출시 기간을 단축할 수 있도록 지원합니다. 당사는 설계 단계부터 양산 단계에 이르기까지 고객과 협력하여 표준 및 맞춤형 테스트 셀 제품과 서비스를 제공합니다.
