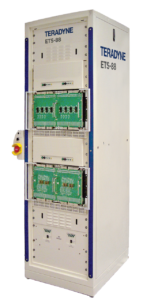

ETS-88
단일 사이트, 다중 사이트 및 인덱스 병렬 애플리케이션을 위한 높은 처리량과 저렴한 테스트 비용을 최적화한 테스트 시스템
ETS-88 단순 아날로그, 고정밀, 고전압, 고전류/고전력, 자동차, 비디오, 오디오, 복합 혼합 신호는 물론 SiC 및 GaN과 같은 신흥 전력 소자 등 다양한 장치를 테스트하기에 최적의 테스트 ETS-88 . ETS-88 시스템의 하드웨어는 사이트 간 자원 공유를 방지하고 사이트 간 격리 및 측정 정확도를 향상시키기 위해 사이트별로 독립적인 플로팅 리소스를 제공하도록 설계되었습니다.
장점
다중 테스트 헤드 설계는 높은 병렬 테스트 효율을 지원하며, 1제곱미터의 설치 공간 내에서 테스트 시스템당 최대 4개의 서로 다른 피시험 장치(DUT)를 테스트할 수 있습니다. 각 테스트 헤드는 최대 72개의 아날로그 채널과 최대 32개의 디지털 채널(66/132 MHz)을 제공합니다.
인덱스 병렬 테스트와 다중 사이트 테스트를 모두 지원하는 듀얼 쿼드 코어 CPU 컨트롤러를 기반으로 구동되는 업계 최고의 전기차(EV) 소프트웨어입니다.
ETS의 디지털 및 플로팅 SmartPin™ 리소스 제품군과 완벽하게 호환됩니다.
테스트 시스템 PC는 익숙한 MS Windows™ 운영 체제를 기반으로 구동되며, C++ Visual Studio™ 환경에서 프로그램을 실행합니다.
응용 분야
전원 관리
- 저드롭아웃 레귤레이터, DC-DC 컨버터, 전압 레귤레이터, 부스트 레귤레이터, 다상 PWM, 배터리 충전기, 핫 스왑 전원 관리기, 게이트 드라이버
정밀 아날로그
- 연산 증폭기, 계측용 증폭기, 비디오 증폭기, 오디오 증폭기
자동차 - 연료 인젝터, ABS 제어기, 에어백 제어기, 자동차용 스마트 스위치, CAN 트랜시버, 모터 드라이버
디스크리트 및 파워 모듈
- MOSFET, IGBT, 다이오드, BJT
- 소비자용 SPM/IPM, 산업용 태양광/UPS/모터, 자동차용 HEV/IEV/SSV
변환기 및 혼합 신호
- 저속/고해상도 D/A 변환기, 고속 D/A 변환기, 저속/고해상도 A/D 변환기, 고속 A/D 변환기, 코덱

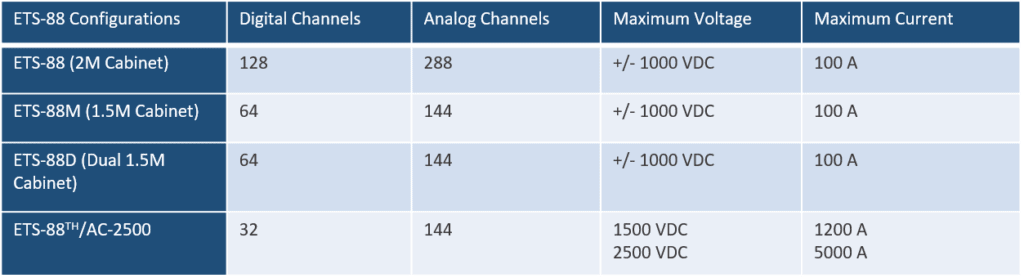

구성
ETS-88 테스트 헤드 아키텍처는 소프트웨어 제어를 통해 테스트 시스템을 유연하게 재구성할 수 있는 기능을 제공합니다. 이 시스템은 시스템 구성에 따라 최대 4개의 섹터를 수용할 수 있는 듀얼 섹터 테스트 헤드 카드 케이지로 구성됩니다. 각 섹터 세트는 애플리케이션별로 테스트 헤드 카드 케이지 내에서 서로 연결될 수 있습니다. 섹터는 필요에 따라 서로 독립적으로 작동하도록 구성하여 관련 없는 애플리케이션을 실행할 수도 있고, 모두 서로 연결하여 다중 사이트 애플리케이션의 사이트 수를 확장할 수도 있습니다.
이 시스템은 애플리케이션 간의 격리를 유지하기 위해 멀티코어 PC를 통해 제어됩니다. 이러한 제어 방식을 통해 애플리케이션별로 코어와 테스트 헤드를 할당하여 테스트 효율을 극대화할 수 있으며, 단일 사이트, 다중 사이트 및 IP 기반 애플리케이션을 공통 기반 플랫폼에서 지원할 수 있습니다.
ETS-88 구성 (최대 4개 섹터)
- 최대 32개의 디지털 채널
- 최대 72개의 아날로그 채널을 지원하는 6개의 플로팅 리소스 슬롯
- 32 C-Bits
- 8개의 프로그래밍 가능한 마스터 클럭 채널

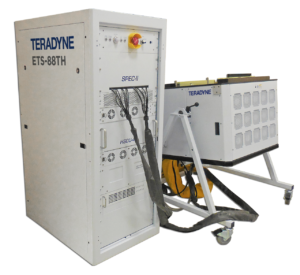

ETS-88TH/AC-2500 구성 (2개 구역)
- 12개의 유동 자원 슬롯 (섹터당 6개)
- 섹터당 DPU-16 계측기 1대 (총 32핀)
- 섹터당 HPU 계기 2대 (총 400A)
- AC-2500 카드 케이지
- AC 계기
- 행렬
- 전자 모터 DIB 액추에이터
악기 옵션
ETS-88 시스템은 집적 회로의 대량 생산 테스트를 위해 설계된 범용 정밀 아날로그 및 혼합 신호 테스트 플랫폼입니다. 이 시스템은 완전히 통합된 다중 사이트 소프트웨어 및 하드웨어 아키텍처를 갖추고 있어 높은 처리량을 요구하는 애플리케이션에 최적화되어 있습니다. ETS-88 시스템은 높은 정밀도와 정확도를 갖춘 테스트 기능을 제공합니다. 테스트 속도는 결과가 신뢰할 수 있을 때만 의미가 있습니다. 따라서 ETS-88 시스템은 측정 속도와 높은 정확도를 모두 제공하며, V/I, DC/AC 전압계, 디지타이저, AWG, 디지털 핀 전자 장치, 시간 측정 기기 등 다중 사이트 테스트에 최적화된 다양한 계측기를 통해 고정밀 테스트 기능을 제공하는 ETS 테스터의 전통을 이어가고 있습니다.
8×8 매트릭스: 고전압 구동/감지 크로스포인트 매트릭스; 모든 입력 채널을 모든 출력 채널에 연결할 수 있음
APU-12: 12채널 , 4사분면 V/I 방식, 200mA에서 10μA까지 6가지 전류 범위 지원, 전압 범위 ±30V
CAMII: 서브 피코패럿 범위의 정전용량을 측정하도록 설계된 계측 모듈
DPU-16: 최대 132 MHz의 벡터 속도를 지원하는 16개의 디지털 I/O 채널과 8M의 표준 벡터 메모리
HCU-2000: ETS-88DUO 테스트헤드용 1채널 , 2000A 랙 마운트형 장치로, 혁신적인 인터포저 연결 방식을 채택하여 피시험 장치(DUT) 보드와의 연결 및 분리 시 빠르고 안정적인 고내구성 연결을 제공합니다.
HPU-100: 10개의 전류 범위를 갖춘 단일 채널 전압/전류 측정기(최대 ±100V)
MPU-120: 4사분면 전압/전류 제어 장치로, 최대 120V의 전압 및 최대 40A의 전류를 강제 공급할 수 있는 16비트 디지타이저가 내장되어 있습니다.
QHSU: 최대 50 MHz까지 신호 발생 또는 측정이 가능한, 완전히 독립적인 듀얼 채널 고속 신호 분석기 2대
QMS / QMS-T: 최대 ±200 V의 AC 및 DC 측정을 지원하는 4개의 정밀(10 Msps에서 12비트 또는 200 ksps에서 16비트) 독립형 부동 차동 전압계
QPLU: 저잡음 아날로그 소스 및 측정 장치로, 1 PPM(20비트) 정확도와 381nV 분해능을 갖추고 있습니다.
QTMU: 시퀀서당 시작/정지 및 준비 신호를 갖춘 8개의 독립적인 시간 측정 유닛이 디지털 핀에 다중화되어 있음
SPECII: 테스트 헤드 확장, 고출력 계측기를 메인프레임 캐비닛으로 이전
SPU 제품군 (100, 112, 500): 채널당 완벽한 AWG 및 디지털화 기능을 갖추고 있어 100V/2A부터 500V/50mA에 이르는 광범위한 테스트 요구 사항을 충족할 수 있는 V/I 제품군
WCU-2220: 8비트 분해능으로 0.2V~2000V의 전체 계측 범위 감도를 제공하며, 각 범위별로 10단계의 프로그래밍 가능한 오프셋을 지원하는 파형 캡처 계측기
소프트웨어
ETS 소프트웨어 개발 환경과 도구 세트는 ETS-88 시스템의 가장 큰 장점 중 하나입니다. 이 소프트웨어 도구들은 배우고 사용하기 쉬우며, Microsoft Visual Studio 개발 환경에 완벽하게 통합되어 있습니다. 자동 코드 생성 도구(ACE™ 및 GrACE™)를 통해 테스트 시스템의 전체 명령어 세트를 지원합니다. 즉, 사용자는 명령어 인자와 구문을 외울 필요가 없습니다. 테스트용 파형을 간편하게 포인트 앤 클릭 방식으로 플로팅할 수 있는 그래픽 플로팅 도구가 제공됩니다. RAIDE™(Rapid Access Interactive Debug Environment)를 사용하면 테스터 하드웨어 설정을 쉽게 확인하고 변경할 수 있습니다.
ETS의 소프트웨어는 강력한 시험 개발 환경을 제공하여, 고객에게 쉬운 사용법과 탁월한 생산성을 보장합니다. 이 소프트웨어에는 EV와 EV-MST 두 가지 버전이 있습니다. 다중 섹터 기술을 의미하는 EV-MST를 사용하면 여러 테스트 헤드 섹터에 걸쳐 시험 프로그램을 복제할 수 있습니다. 표준 ETS-88 시스템은 두 소프트웨어 제품군 모두를 지원합니다. AC-2500과 같은 옵션을 추가할 경우 지원되는 제품군이 달라질 수 있습니다.
EV 및 EV-MST 그래픽 테스트 프로그래밍 환경
전기차 주요 특징
- 테스트 시스템 리소스를 제어하기 위한 혁신적이고 사용하기 쉬운 그래픽 기반 방법론
- 완전히 통합된 플로팅 도구
- 탁월한 생산성을 위한 EV 전용 고급 소프트웨어 도구
- 다중 사이트 병렬 테스트를 완벽하게 지원합니다
- 패턴 기반 테스트에 대한 완벽한 지원
- 그래픽 기반 프로그래밍 방식은 간단하고 사용하기 쉬운 도구를 도입함으로써 제품 출시 기간을 단축합니다
EV-MST 주요 기능
- EV-MST 소프트웨어 아키텍처는 다양한 작동 모드를 지원합니다
- 동시 독립 신청
- 각 애플리케이션은 그 자체로 다중 사이트로 구성될 수 있습니다
- 전환 작업 중에도 다른 애플리케이션을 계속 실행함으로써 테스터 활용도를 높게 유지합니다
- 다중 사이트 핸들러에서 동기화된 테스트를 수행하는 기존 다중 사이트 애플리케이션
- 독립적인 통신 채널을 통해 거의 100%에 가까운 다중 사이트 효율성을 달성할 수 있습니다
- 터렛 핸들러의 처리량을 극대화하는 전체 인덱스 병렬 테스트
- 특화된 데이터 로깅 처리 기능은 서로 다른 순차적 측정 스테이션에서 수집된 피측정 장치(DUT) 데이터를 통합합니다
- 100% 리소스 독립형 QA 테스트
테라다인(Teradyne)은 종합적인 테스트 셀 솔루션 및 서비스 분야의 선도 기업으로서, 당사의 전문 지식, 풍부한 경험, 그리고 기술 리더십을 바탕으로 고객사가 생산 과정에서 최고의 수율과 처리량을 달성하고 시장 출시 기간을 단축할 수 있도록 지원합니다. 당사는 설계 단계부터 양산 단계에 이르기까지 고객과 협력하여 표준 및 맞춤형 테스트 셀 제품과 서비스를 제공합니다.
