FLEX

복잡한 선형, 전력 및 자동차 디바이스를 위한 업계 표준 솔루션

FLEX 테스트 시스템은 200MHz 미만 디지털 속도에서 작동하는 디바이스를 위해 비용 효율적인 멀티 사이트 생산 테스트를 제공합니다. 전력 관리, 자동차, 오디오 및 비디오용 미드레인지 디바이스를 위해 microFLEX 또는 FLEX를 선택하십시오. microFLEX와 FLEX를 통해 우수한 성능과 처리량을 달성하는 동시에 자본 투자를 최적화하십시오.

이점

최대 200MHz의 비용 효율적인 테스트: 아날로그, 디지털 및 혼합 신호 SoC(System-on-a-Chip)와 SiP(System-in-Package) 디바이스 테스트 애플리케이션

다양한 인스투르먼트: 아날로그 및 디지털 인스투르먼트 보드 종합 세트에서 선택하여 테스트 솔루션을 구성합니다.

Sync-Link™ 기술: 인스투르먼트는 다중 시간 도메인의 테스트, 정밀 파형 위상 매칭, 빠른 마이크로코드 수준 인스투르먼트 설정 및 제어, 전용 DSP 컴퓨터가 있는 전체 Background DSP를 위해 FLEX 아키텍처의 Sync-Link 기술을 최대한 활용합니다. 인스투르먼트 기능과 시스템 아키텍처의 조합이 가장 높은 싱글 사이트 처리량과 최고의 병렬 테스트 효율성을 제공합니다.

하이 사이트 카운트 병렬 테스트를 위한 구성 유연성: microFLEX의 범용 슬롯 12개와 FLEX의 범용 슬롯 24개는 다양한 인스투르먼트를 수용하며, 서로 다른 테스트 전략을 위해 손쉽게 재구성할 수 있습니다.

인스투르먼트와 DIB 호환성: microFLEX 및 FLEX 테스트 시스템에 사용되는 인스투르먼트와 디바이스 인터페이스 보드(DIB)는 호환성이 있습니다.

애플리케이션

고성능 혼합 신호 디바이스

  • 오디오
  • 비디오
  • 전력 관리
  • 자동차
  • 하드 디스크 드라이브 컨트롤러
  • 통신
  • 군사/항공우주



저비용 혼합 신호 디바이스

  • 산업/의료 인스투르먼트 및 시스템
  • FPGA/프로그램 가능 로직
  • 컨버터
  • 표준 로직



저비용 아날로그 디바이스

  • 스위칭 컨트롤러와 조정기
  • 배터리 관리
  • 선형 조정기
  • 아날로그 스위치와 멀티플렉서
  • 모터 드라이버
  • 증폭기
  • 전압 기준

구성

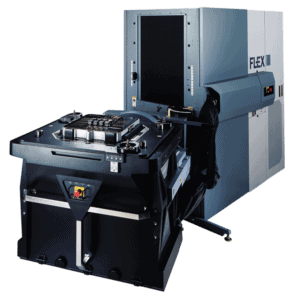

FLEX

  • 24개의 구성 가능한 범용 슬롯
  • 최대 1,152개의 디지털 핀
  • 최대 8개의 DSP 모듈
  • 별도의 메인프레임 캐비닛은 다음을 포함합니다.
    • 배전디바이스
    • 추가 계기 장비를 장착하기 위한 19인치 랙 공간
    • 통합 매니퓰레이터

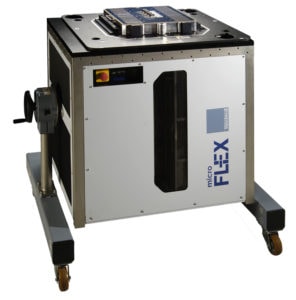

microFLEX

  • 12개의 구성 가능한 범용 슬롯
  • 최대 576개의 디지털 핀
  • 최대 4개의 DSP 모듈
  • 작은 설치 면적

시스템 옵션

AC 계기 장비
FLEX 제품군 AC 계기 장비는 최저 테스트 비용으로 SiP, SoC 및 고성능 디바이스에 대한 테스트 에스컬레이션 요구 사항을 충족시키기 위해 소스 및 AWG(Arbitrary Waveform Generation)와 디지타이징을 사용한 캡처 테스트 기능을 제공합니다.

  • BBAC
  • VHFAC

DC 계기 장비
FLEX 제품군 DC 계기 장비는 정밀 전압/전류(V/I) 소스를 제공하고 광범위한 SoC 디바이스를 위해 테스트 기능을 측정합니다. 통합 인스투르먼트는 4상한 동작에서 전압과 전류를 소싱하고 측정합니다.

  • DC30
  • DC75
  • DC90
  • POOL2

DC 디바이스 전력 계기 장비
FLEX 제품군 DPS(전원 공급 디바이스) 계기 장비는 매우 다양한 디바이스 전반에 걸쳐 정밀 전압 소스와 전류 측정 테스트 기능을 제공합니다. 계기 장비는 단일 또는 이중 상한 동작에서 전압을 강제하고 전류를 측정할 수 있으며 더 높은 전류 수준에 도달하기 위해 소스를 병합할 수 있습니다.

디지털 계기 장비
FLEX 제품군 디지털 계기 장비는 진화하는 디바이스 성능과 테스트 방법론에 대한 수요를 최저 테스트 비용으로 충족시키기 위해 폭넓은 기능과 유연한 테스트 기능을 제공합니다.

  • HSD200
  • HVD

완벽한 테스트 셀 솔루션 및 서비스를 제공하는 선도적인 공급업체로서 Teradyne은 전문 지식, 경험, 기술 리더십을 활용하여 고객이 생산 시 최고의 수율과 처리량을 달성하고 가장 빨리 출시할 수 있도록 돕습니다. 또한 설계부터 생산에 이르는 여정에서 고객과 협력하여 표준 및 사용자 지정 테스트 셀 제품과 서비스를 제공합니다.

Teradyne 테스트 셀 솔루션에 대해 자세히 알아보기
