自動インライン・インサーキットテスト・ソリューション
テストの生産性を向上させる
プロダクション・ボードテスト・ファミリーの自動化されたイン・サーキットシステムは、大量生産と多品種生産の両方のPCBAの要件をサポートするように構成されています。 TestStationインライン・テストソリューションは、既存の製造ラインに日常的に組み込むことができ、「ハンズオフ」のシングル挿入PCBAテストステージを提供します。
テラダインのTestStationシステムの自動化バージョンは、短いタクトタイムの自動化ライン向けに設計されています。 TestStation自動インライン・ハンドラは、TestStationテストインサートと組み合わせることで、あらゆる種類のPCBA製造のための統合ソリューションを形成します。 TestStationインライン自動テストソリューションは、様々なテストインスツルメント・オプション、テストポイント・ピンカウント、マルチサイト機能などをサポートし、あらゆる製造要件を満たします。
TestStationの自動生産ソリューションは、すべて以下のような機能を標準装備しています：
- 高精度アナログおよびデジタルインスツルメント
- N-Wire Guarded測定用の8つの測定チャネル
- アナログ＆デジタルサブシステムの同期
- PXIおよびIEEE-4888インスツルメント用統合オプション
- SafeTestテストテクノロジーに対応
- Icやコネクタのオープンピンを簡単に検出できるベクターレス・テストに対応
- フラッシュおよびISPオプションにより、Nワイド並列デバイスのプログラミングが可能
- キャリブレーション用標準モジュールと自己診断回路を内蔵
- 高レベルのプログラミング言語
- デバッグおよび生産の、強力なユーザー・インターフェース/li>
- データ収集およびデータ表示ソフト
- 実証されたテストの信頼性
- Windowsベースの高性能PCコントローラ
- 低コストのオーナーシップ

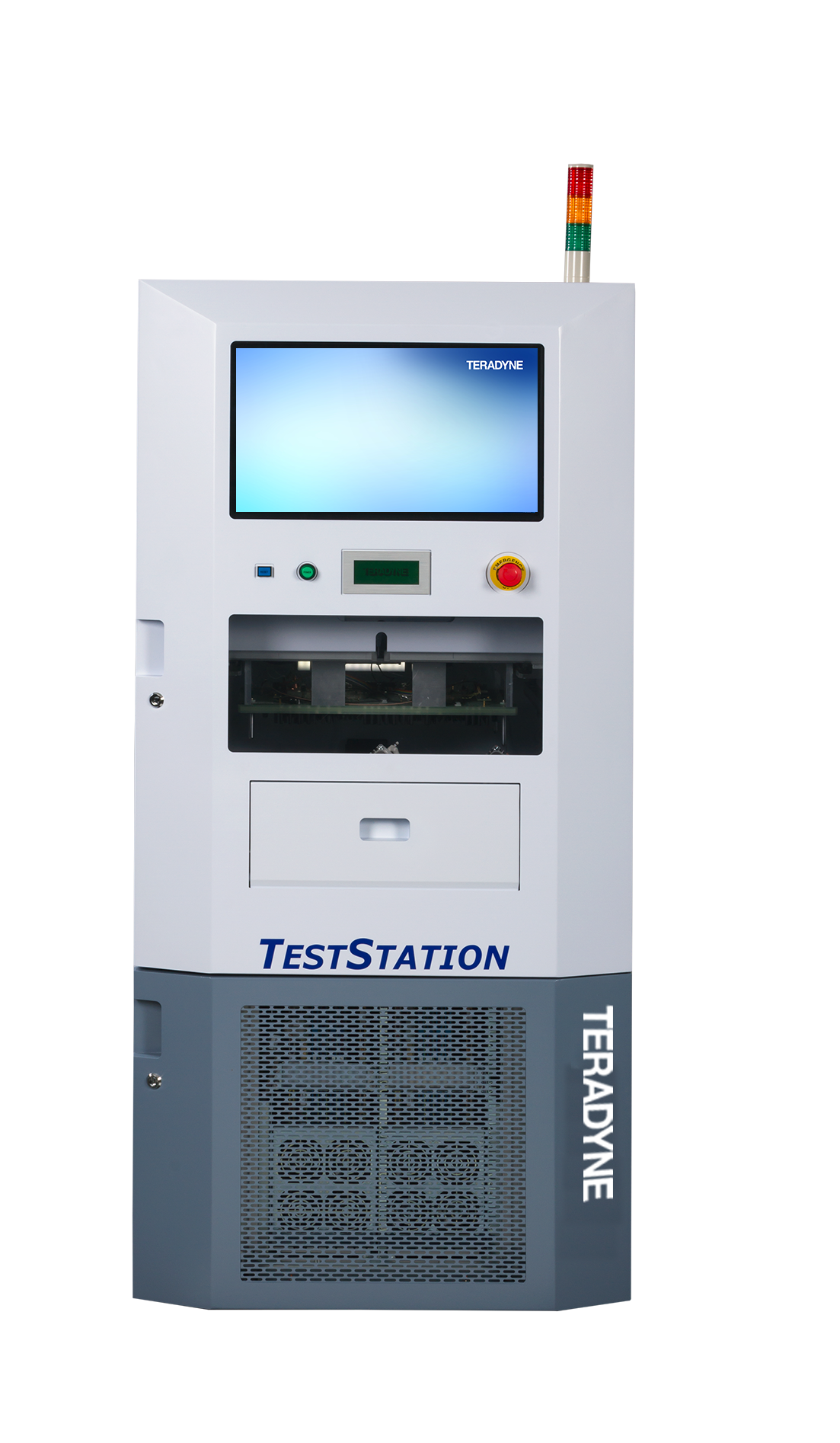

TestStationインライン自動テストシステム
TestStationシステムは、テラダインの自動ボード・ハンドラとTestStationテストインサートで構成される完全統合ソリューションです。 このソリューションは、既存および新規の自動化された生産ラインにシームレスに適合し、高いテストスループットで「ハンズオフ」オペレーションを実現します。
TestStationシングルサイト・システムは、フルサイズのマニュアル・システムと同等のテスト時間、人間のオペレーターよりも速いタクトタイム、2,560テストポイント上限のピンカウントを提供します。 シングルサイト・システムは、ピンカウントやタクトタイムの要件が増加した場合、現場で簡単にTestStationマルチサイト・システムにアップグレードすることができます。
TestStationマルチサイト・システムは、使用可能なパネル数を2倍の5,120に増やすとともに、1サイトあたり1つパネルを2つのハーフパネルに分割することで、パネルテスト時間を短縮することができます。 各サイトは、半分の時間で半分のテストタスクを完了します！
Learn more about TestStation Inline Automated Handler Large Format
Nano Test Automation
Nano Test Automation is the newest inline in-circuit automated test solution engineered by Teradyne. The highly celebrated system revolutionizes testing by providing a right-sized, accessible, versatile and reliable mid-tier testing system.
Nano is systematically engineered with manufacturers and users as top priority. All-new intuitive interface, nested fixture and enhanced UUT handling streamline process. Full advanced test capability caters up to 2,560 test points in this fully charged small footprint.
TestStationインラインテスト・インサート
TestStationインライン（TSI）テストインサートは、自動ボードハンドラへの組み込みを目的としたスタンドアロンのテスタシステムです。 テラダインの標準的なTestStationハードウェアおよびソフトウェア・オプションで構成されるテストインサートは、テラダインまたはサードパーティの自動ハンドリング装置に簡単に統合でき、あらゆるテストニーズに対応します。 テストインサートのパッケージングにより、メーカーは独自の生産要件に適合する自動化ソリューションを容易に設計することができます。
業界をリードするPCBAハンドリングおよびオートメーションサプライヤの詳細については、テラダインチームまでお問い合わせください。
